T-FLEX Analysis는 엔지니어가 복잡한 부품 및 어셈블리를 가상으로 테스트하고 해석할 수 있도록 광범위한 전문 해석 도구를 제공합니다. 정적, 주파수, 좌굴, 열, 최적화, 피로 및 기타 해석을 수행하기 위해 유한 요소 방법을 사용합니다. T-FLEX 해석은 모델이 구축되기 전에 실제 조건에서 모델이 어떻게 수행되는지 보여줍니다.

연계 모델

CAE 모델은 기본 T-FLEX CAD 지오메트리를 사용하기 때문에 설계 모델과 완전히 연관됩니다. T-FLEX Analysis은 시간이 많이 소요되는 지오메트리 변환 또는 데이터 재생성 없이 시뮬레이션에 최신 설계 정보를 사용할 수 있도록 합니다. 모델의 설계 변경 사항은 해석 계산을 위해 자동으로 업데이트됩니다. 메싱은 자동이며 가장 복잡한 모델 지오메트리에도 완벽하게 적응합니다.

사용자 인터페이스

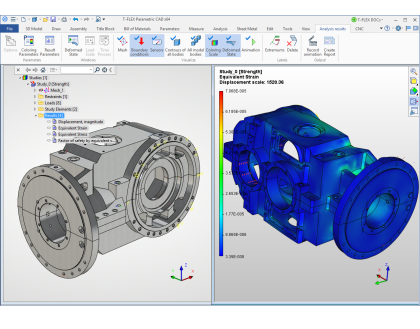

T-FLEX CAD와의 완벽한 통합은 T-FLEX Analysis 사용자가 T-FLEX CAD 사용자 인터페이스에서 직접 설계 해석, 시뮬레이션 및 최적화를 수행할 수 있음을 의미합니다. T-FLEX 해석은 T-FLEX CAD 모델 트리, 속성 대화 상자, 명령 및 메뉴 구조, 많은 동일한 마우스 및 키보드 명령을 활용하므로 T-FLEX CAD에서 부품을 설계할 수 있는 사람은 누구나 별도의 작업 없이도 이를 해석할 수 있습니다. 새로운 인터페이스를 배우십시오.

적용 분야

빠르고 저렴한 해석은 종종 직관적이지 않은 솔루션을 밝혀내고 엔지니어에게 제품 특성에 대한 더 나은 이해를 제공함으로써 이점을 제공합니다. 기계, 전자 기계, 항공 우주, 운송, 전력, 의료 또는 건설 산업에서 사용되는 T-FLEX 해석은 개발 시간을 단축하고 테스트 비용을 절감하며 제품 품질을 개선하고 수익성을 높이고 시장 출시 시간을 단축하는 데 도움이 될 수 있습니다.

구조 정적 해석

구조 해석 기능을 통해 엔지니어는 다양한 하중 조건에서 부품 및 어셈블리의 정적 응력 해석을 수행할 수 있습니다. 정적 스터디는 변위, 반력, 변형률, 응력 및 안전 계수 분포를 계산합니다. 정적 해석은 높은 응력으로 인한 고장을 방지하는 데 도움이 될 수 있습니다. 힘, 압력, 중력, 회전 하중, 베어링 힘, 토크, 규정 변위, 온도 등 다양한 구조적 하중 및 구속조건을 지정할 수 있습니다.

주파수 해석

주파수 해석은 부품의 고유 진동수와 관련 모드 모양을 결정합니다. 부품이 모터와 같은 부착된 동력 구동 장치의 주파수에서 공진하는지 확인할 수 있습니다. 구조의 공진은 일반적으로 피하거나 감쇠해야 하지만 엔지니어는 다른 응용 분야에서 공진을 활용하도록 선택할 수 있습니다. 일반적인 응용 프로그램에는 음향 스피커 설계, 항공 우주 구조 설계, 교량 및 고가 도로 아키텍처, 건설 장비 설계, 악기 연구, 로봇 시스템 해석, 회전 기계 및 터빈 설계, 진동 컨베이어 최적화 등이 포함됩니다.

좌굴 해석

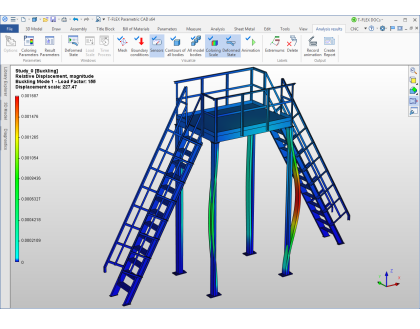

임계 좌굴 하중 해석은 주로 축방향 하중을 받는 모델의 기하학적 안정성을 조사합니다. 이는 갑작스런 큰 변위를 의미하는 좌굴로 인한 고장을 방지하는 데 도움이 되며 대부분의 제품을 정상적으로 사용할 때 발생할 수 있습니다. 좌굴 해석은 관심 대상인 가장 낮은 좌굴 하중을 제공하며 일반적으로 자동차 프레임 설계, 기둥 설계, 인프라 설계, 안전 계수 결정, 전송 타워 설계, 차량 외장 설계 등과 같은 응용 분야에서 사용됩니다.

열 해석

열 효과를 시뮬레이션하는 기능에는 정상 상태 및 과도 열 전달 해석이 포함됩니다. 열 연구는 열 생성, 전도, 대류 및 복사 조건을 기반으로 온도, 온도 구배 및 열 흐름을 계산합니다. 열 해석은 과열 및 용융과 같은 바람직하지 않은 열 조건을 피하는 데 도움이 될 수 있습니다.

최적화

성능 기준을 충족하는 혁신적인 제품을 설계하고 생산하는 것은 모든 제조업체의 목표입니다. 최적화 기술을 사용하여 엔지니어는 제안된 설계를 개선하여 최소 비용으로 최상의 제품을 얻을 수 있습니다. 설계에는 복잡한 상호 관계가 있는 수백 개의 변수 파라메터가 있을 수 있으므로 수동 반복을 통해 최적의 설계를 찾는 것은 기껏해야 옳고 그름입니다. T-FLEX Analysis는 성능을 사양과 비교하는 반복적인 프로세스를 자동화하여 제품 설계 개선의 부담을 덜어줍니다.

주파수 응답 해석

주파수 응답 해석은 지속적인 고조파 부하를 받는 기계, 차량 또는 공정 장비 설계의 정상 상태 작동을 결정합니다. 선형 과도 응력 해석과 비교할 때 주파수 응답 해석은 일정한 주파수와 진폭만 입력하는 쉽고 빠른 방법을 제공합니다. 예를 들어, 이 해석 유형은 불균형 하중이 있는 세탁기 또는 차량의 구부러진 바퀴의 진동 효과를 결정하는 데 사용할 수 있습니다.

피로 해석

반복적인 적재 및 하역은 유도 응력이 허용 응력 한계보다 상당히 적은 경우에도 시간이 지남에 따라 물체를 약화시킵니다. 피로 해석은 강철 레일, 빔 및 대들보와 같은 제품에 매우 중요합니다. 이러한 제품은 반복되거나 변화하는 하중에서 기계적 고장이 발생할 수 있으며, 이는 단일 어플리케이션에서 고장을 일으키기에 충분한 수준에 도달하지 못합니다. T-FLEX 해석은 피로 기반 고장을 시뮬레이션하고 사용자가 제품의 내구성 한계를 결정하여 안전을 보장하기 위해 제품에 주기적인 응력 적용을 가함으로써 내구성을 설계할 수 있도록 합니다.

해석 결과 (Post Processing)

T-FLEX 해석은 연구 및 결과 유형에 따라 에니메이션, 다양한 플롯, 목록 및 그래프와 함께 포괄적인 후처리 작업을 제공합니다. 특별한 보고 명령은 인터넷에서 사용할 수 있는 보고서를 생성하여 연구를 빠르고 체계적으로 문서화하는 데 도움이 됩니다. 보고서는 연구의 모든 측면을 설명하도록 구성되어 있습니다.
